CE certified Solar Panel Roof Mounting Aluminum Rail |ART SIGN
Caratteristiche del design
-- Montaggio su guida per pannelli solari, che consente installazioni sia orizzontali che inclinate.
-- Disponibile in varie finiture: grezza, anodizzata argento o anodizzata nera.
|
Numero di modalità |
AS-GR-05
|
Nome del marchio |
ARTE SI GN |
|
Specifiche
|

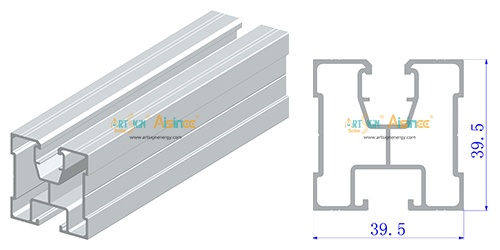

L39,5*A39,5 mm |
Materiale
|
Alluminio 6005-T5 |
|
Applicazione
|
binari in alluminio per pannelli solari |
Imballaggio
|
pallet di legno
|
|
Parola chiave
|
fabbrica di binari solari in alluminio |
Certificato
|
ISO/CE/TUV/SGS/AS/NZS/JIS/ASCE7-10
|
|
Durata di servizio
|
25 anni
|
Garanzia di qualità
|
20 anni
|

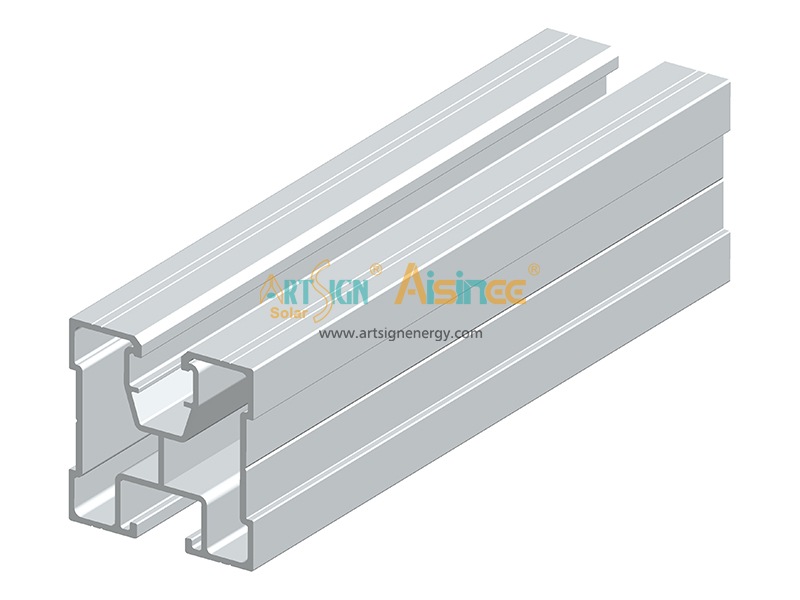

La guida (AS-GR-05) funge da elemento strutturale per sostenere e fissare i pannelli solari, collegandosi a basi, morsetti e altri accessori di montaggio.

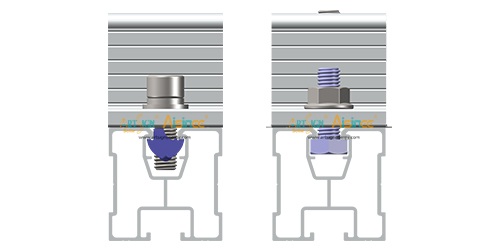

Utilizzo con dado G G02 o utilizzo con bullone esagonale M8
Il bullone esagonale da 8 mm è compatibile con i bulloni M8 standard e i dadi scorrevoli, adatti alla maggior parte dei sistemi di montaggio solare.
Montaggio rapido: le lunghezze più comuni sono 2 m, 3 m o 4,2 m, anche per i binari solari da 6 m, ma possono essere tagliati in dimensioni personalizzate a seconda delle esigenze del progetto.

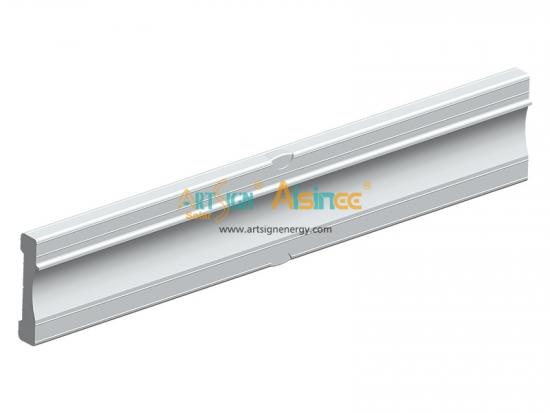

È possibile utilizzare due tipi di connettori di giunzione per rotaie.
Giunzione rotaia GR05 2: (AS-BG07)
Giunzione rotaia GR05 1: (AS-I-A054)

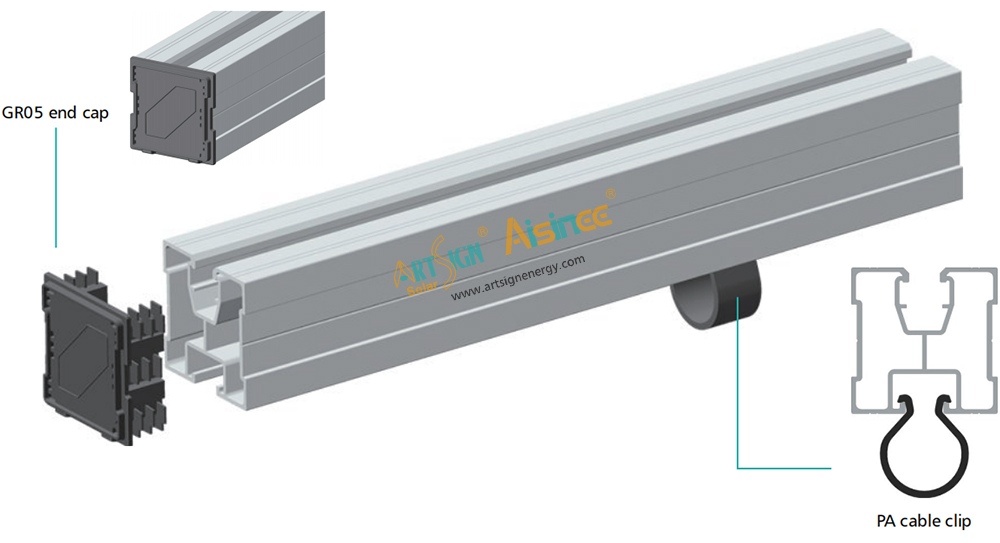

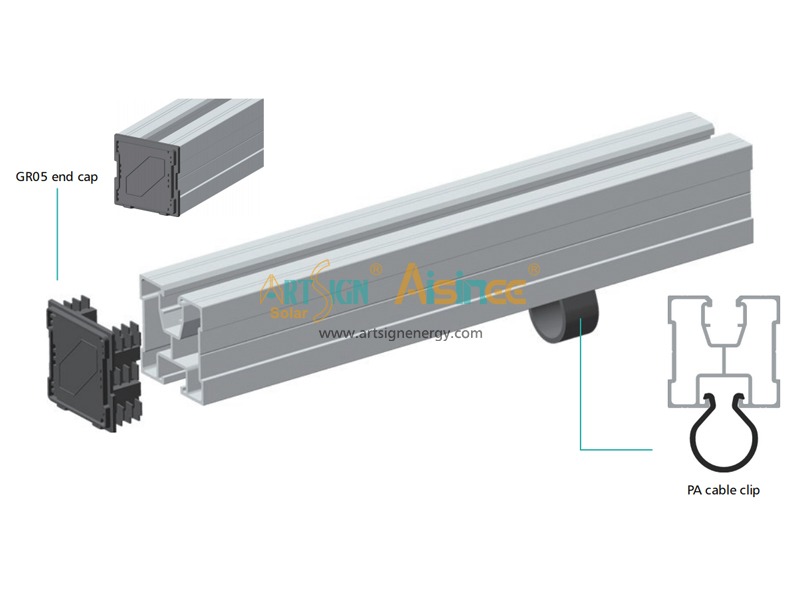

Il tappo terminale GR05 è progettato per adattarsi saldamente alle estremità aperte del binario di montaggio solare. Svolge una funzione sia protettiva che estetica per il sistema di binari fotovoltaici.
Applicazioni tipiche: sistemi fotovoltaici su tetti (tetti in tegole, tetti in metallo o tetti piani).
Montaggio rapido: le lunghezze più comuni sono 2 m, 3 m o 4,2 m, anche per i binari solari da 6 m, ma possono essere tagliati in dimensioni personalizzate a seconda delle esigenze del progetto.
|
|
|
Imballaggio interno: imballaggio in carta Kraft
|
Imballaggio esterno: cassa di legno/pallet
|
Il binario G in alluminio per montaggio su tetto di pannelli solari AS-GR-05 è dotato di trattamento anodizzato ed è particolarmente adatto per il montaggio su tetto di pannelli solari. Offriamo lunghezze personalizzate e lo confezioniamo con carta kraft, normalmente sono 8 pezzi per confezione, e poi li mettiamo in una cassa di compensato.
|
|
|
|
bullone esagonale
|
Dado G
|

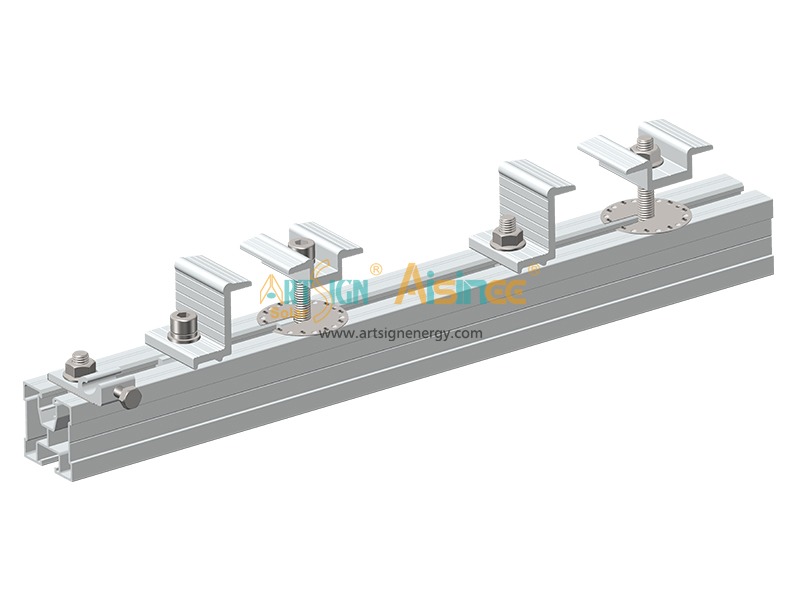

Morsetto centrale e morsetto terminale
|
|
|
|
|
Binario G AS-GR-01
|
Binario G AS-GR-05 | |
