Mini guida solare in alluminio di fabbrica per montaggio su tetto metallico trapezoidale | Art Sign
Caratteristiche del design
— Può essere fissata direttamente alla lamiera del tetto, senza utilizzare un profilo in alluminio aggiuntivo.
— È una soluzione di installazione più semplice, rapida e veloce.
|
Numero modello |
AS-DR-07E |
Nome del marchio |
ART SIGN |
|
Specifiche |
Anodizzato oltre 10um |
Materiale |
Alluminio 6005-T5 |
|
Applicazione |
Tetto metallico, tetto trapezoidale, tetto ondulato |
Imballaggio |
Cartone o pallet |
|
Parola chiave |
Fabbrica di mini guide solari personalizzate |
Certificato |
ISO / CE / TUV / SGS / AS/NZS / JIS / ASCE7-10 |
|
Durata di servizio |
25 anni |
Garanzia di qualità |
20 anni |

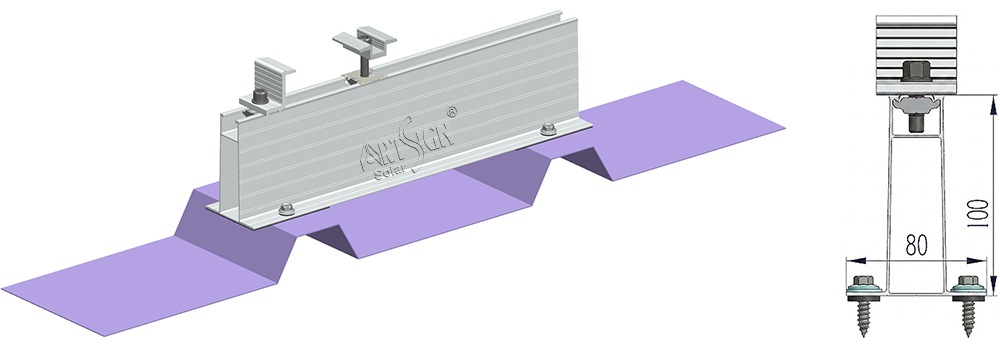

Fissaggio facile e stabile: fissata direttamente con viti autofilettanti resistenti per un'elevata resistenza al vento.
Design impermeabile al 100%: i cuscinetti inferiori in gomma EPDM e le rondelle delle viti sigillano l'umidità e prevengono le infiltrazioni.
Lunghezza personalizzabile: la lunghezza della mini guida può essere personalizzata e tagliata a qualsiasi dimensione specifica per soddisfare perfettamente i requisiti del progetto.

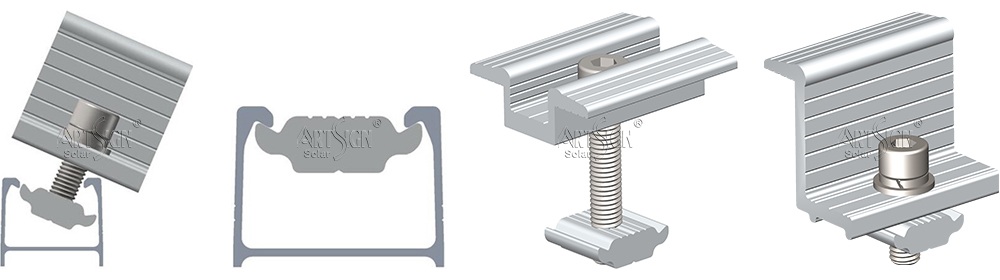

Integrazione D-Nut senza interruzioni: progettata con una scanalatura superiore specializzata, questa mini guida è completamente compatibile con i dadi D standard. Questo design consente agli installatori di far scorrere, posizionare e bloccare facilmente i morsetti solari, riducendo significativamente il tempo di lavoro sul tetto.
Mini guidaper pannello solare AS-DR-07C per il montaggio di pannelli solari su tetto metallicorealizzata in alluminio anodizzato, soluzione semplice ed economica.
 |
 |
 |
|
AS-DR-07 |
AS-DR-07B |
AS-DR-07C |
 |
 |
 |
|
AS-DR-07E |
AS-A-DR12 |
AS-R-15 |
 |
 |
 |
|
AS-R-15C |
AS-A-R25 |
AS-A-R26 |
 |
 |
 |
|
AS-SR-09 |
AS-SR-12 |
AS-AU-01 |
 |
 |
|
|
AS-XR-06 |
AS-XR-07 |
FAQ1: Qual è la funzione principale di questo Mini Rail solare?
R: È una soluzione compatta senza binario progettata per fissare direttamente i pannelli solari sui tetti metallici trapezoidali o ondulati, riducendo notevolmente i costi dei materiali e i tempi di installazione.
FAQ2: Quali componenti sono inclusi in questo kit Mini Rail?

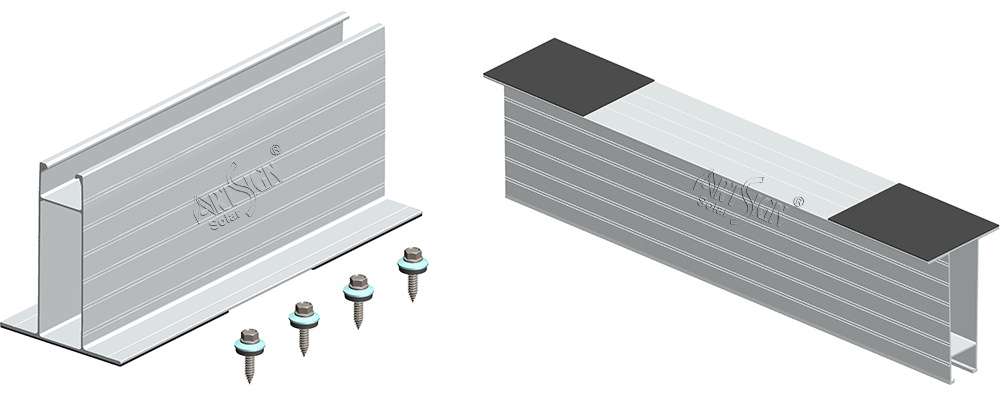

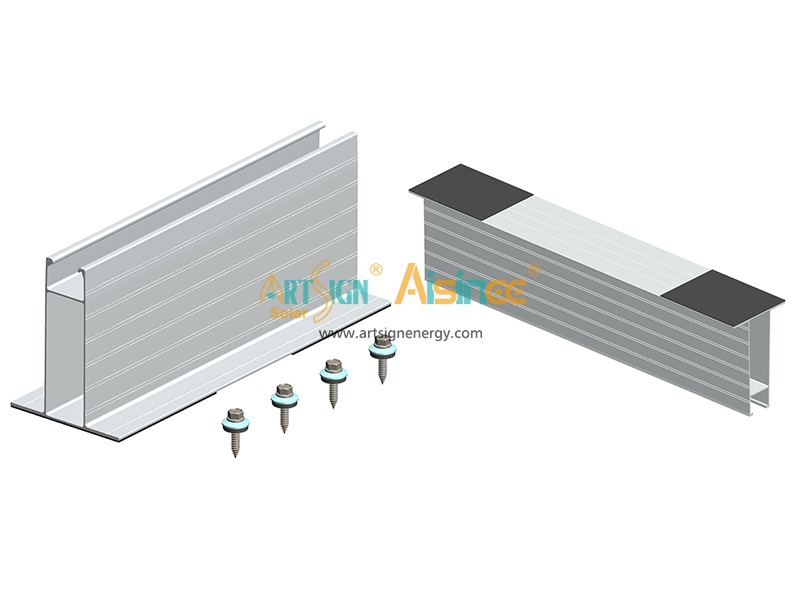

R: Il kit include un mini rail in alluminio pretagliato, un tampone in gomma EPDM sottostante per l'impermeabilizzazione e viti autofilettanti con rondelle di tenuta.
FAQ3: Quali sono i principali vantaggi dell'utilizzo di un mini rail rispetto ai tradizionali rail lunghi?
R: È leggero, riduce il carico sul tetto, abbassa i costi di trasporto e semplifica la logistica, garantendo al contempo un processo di installazione facile e rapido.
FAQ4: Come garantisce questo sistema la resistenza all'acqua sui tetti metallici?
R: La striscia in gomma EPDM preassemblata sulla base e le rondelle in gomma sulle viti autofilettanti creano una tenuta stretta e durevole che impedisce efficacemente le infiltrazioni d'acqua.
FAQ5: Con quali tipi di pannelli solari e morsetti è compatibile questo mini rail?
R: Il canale superiore è compatibile con morsetti centrali e terminali standard per pannelli solari, adattandosi a diversi spessori dei pannelli in base ai bulloni dei morsetti utilizzati.
FAQ6: È necessario praticare fori nella struttura del tetto o nei correnti?

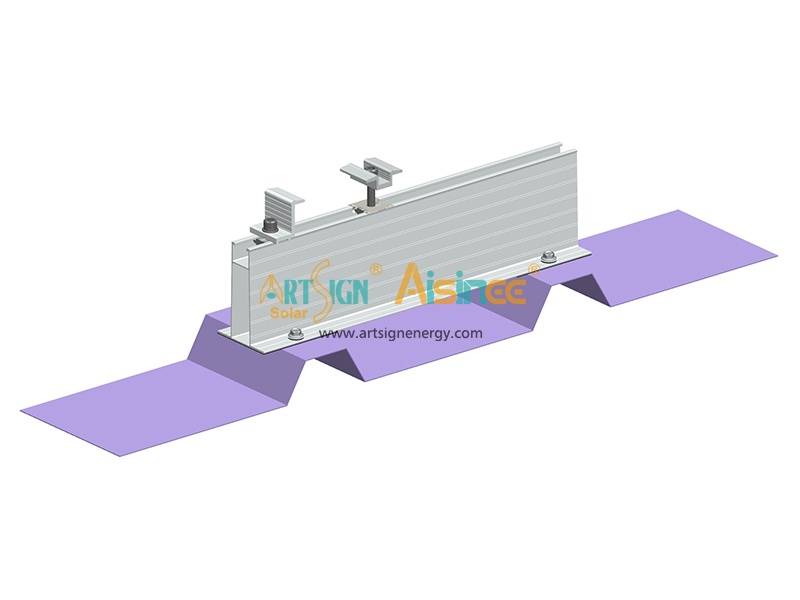

R: No, si fissa direttamente sulle creste rialzate della lamiera del tetto metallico utilizzando viti autofilettanti, senza richiedere alcuna perforazione nei correnti sottostanti.
