I migliori sistemi di montaggio per pannelli solari senza perforazione del tetto

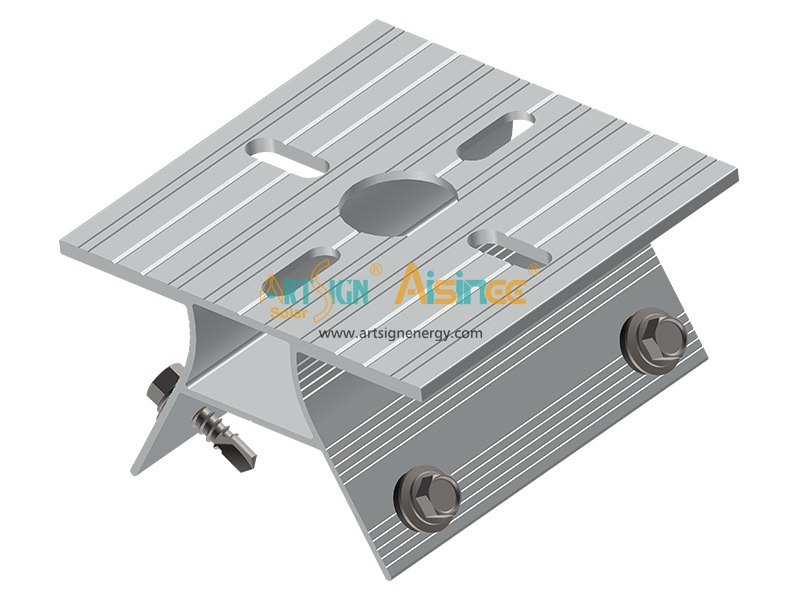

Morsetto solare per tetto in metallo trapezoidale non perforante | Art Sign

Caratteristiche di design

—— Nessun danno al tetto: L'installazione utilizza i bulloni esistenti sul tetto, quindi non è necessaria alcuna foratura e non ci si deve preoccupare dell'impermeabilizzazione.
—— Opzioni multiple: Disponibile sia in configurazione con guida che senza guida, per soddisfare un'ampia gamma di requisiti.

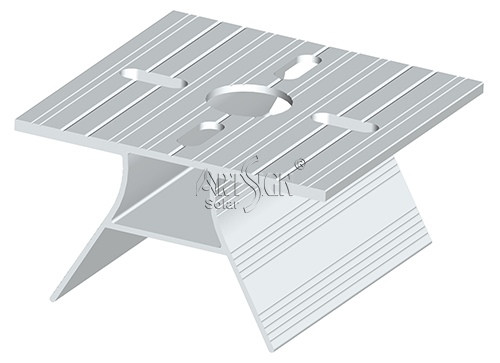

—— Durata: Tutti i componenti sono realizzati in alluminio anodizzato di alta qualità 6005-T5, offrendo un'eccellente resistenza alla corrosione.

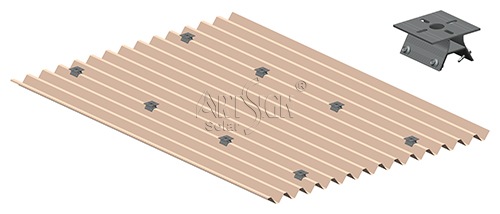

Adatto per applicazioni su tetti in metallo trapezoidale, il gancio si adatta ai bulloni dei arcarecci esistenti, offrendo una maggiore stabilità strutturale e capacità di carico	In assenza di bulloni esistenti, i clienti possono semplicemente utilizzare viti autoforanti per fissare il gancio

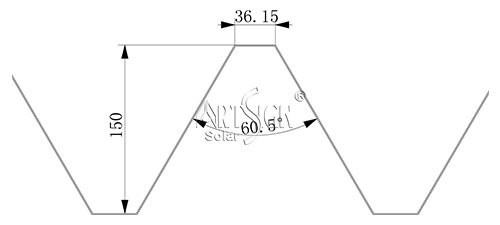

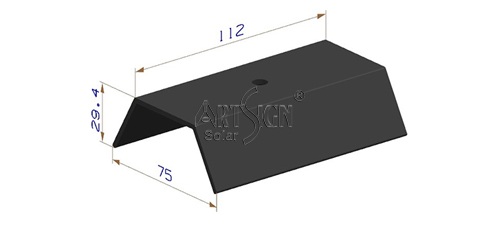

Dimensioni della sezione del tetto applicabili (solo di riferimento): Larghezza: 36,15 mm Altezza: 150 mm Angolo: 60,5°	Guarnizione in gomma EPDM (AS-R-A37) per tenuta stagna (con o senza foro preforato)

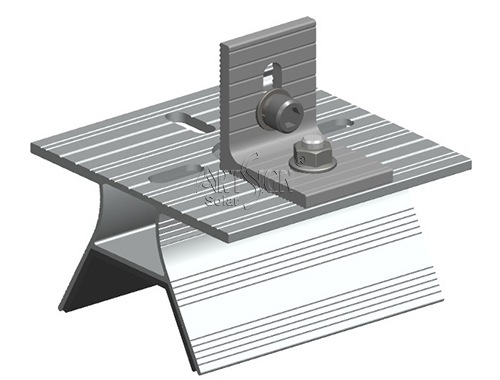

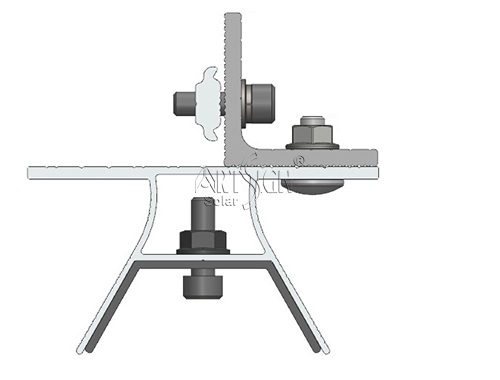

Vista di montaggio: Installazione del connettore L (Vista isometrica)	Vista di montaggio: Installazione del connettore L (Vista in sezione) Il gancio si installa sui bulloni della arcareccio esistenti. Nessuna perforazione, nessun problema di impermeabilizzazione.

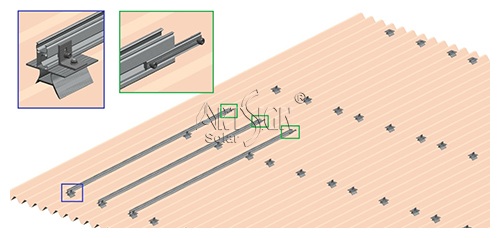

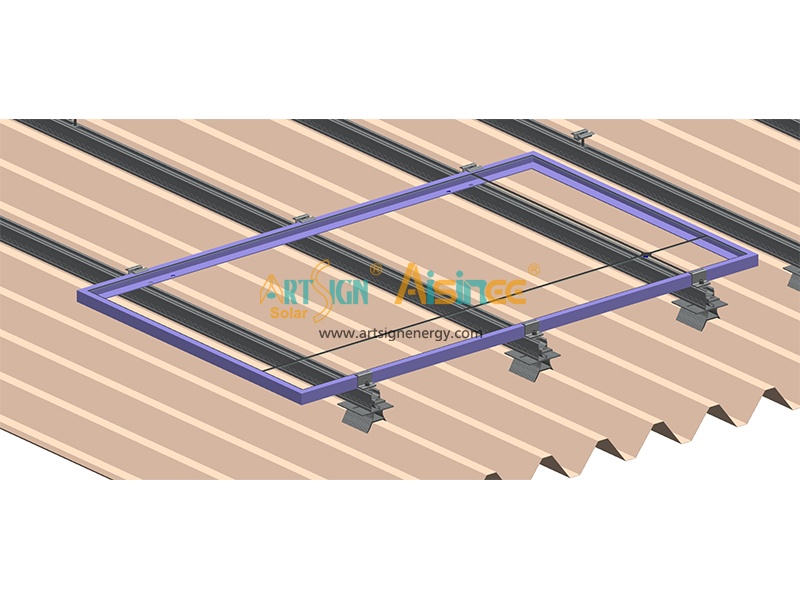

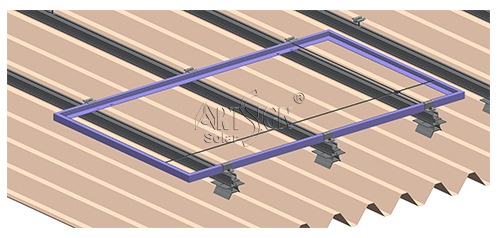

Installazione di binari e giunzioni per binari	Installazione di moduli solari

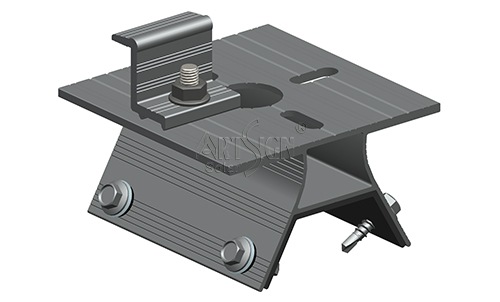

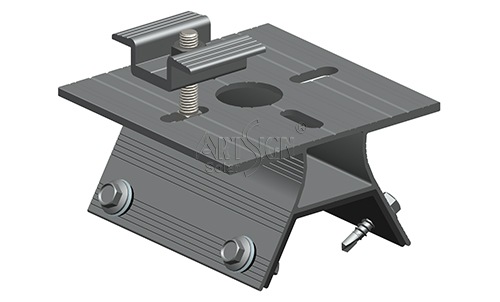

Installazione senza binari - assemblaggio con morsetto centrale con bullone a testa quadrotta e dado flangiato	Installazione senza binari - assemblaggio con morsetto terminale con bullone a testa quadrotta e dado flangiato

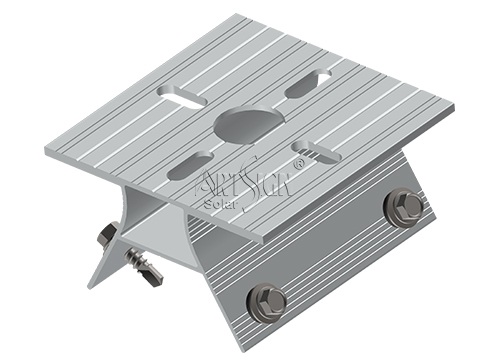

Utilizzo di viti autoforanti con rondella in EPDM per fissare il gancio	Installazione di morsetto centrale fotovoltaico, morsetto terminale e morsetto di terra

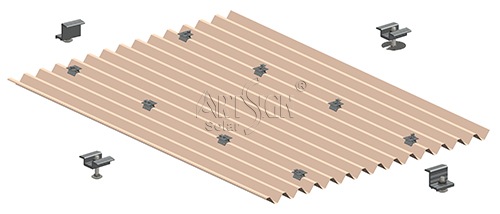

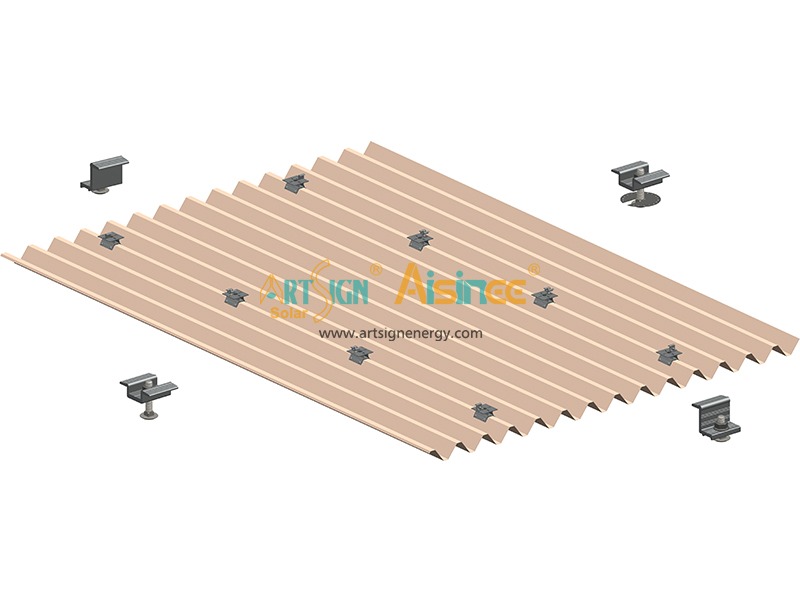

Soluzione non penetrante e senza binari, impermeabile ed economica, funziona direttamente con morsetti centrali e terminali. Facile per l'imballaggio, il trasporto e l'installazione.

Categoria : Staffa per tetto in alluminio

AS-ARH-01	AS-ARH-02	AS-ARH-03F3	AS-ARH-03
AS-ARH-04	AS-ARH-04B	AS-ARH-06	AS-ARH-07
AS-ARH-07B	AS-ARH-08A	AS-ARH-08B	AS-ARH-10A
AS-ARH-10B	AS-ARH-11	AS-ARH-12	AS-ARH-13
AS-ARH-15	AS-ARH-18D	AS-ARH-G1	AS-ARH-03K
AS-ARH-20

FAQ1: Con quali tipi di tetto è compatibile questo gancio?

A: È progettato per applicazioni su tetti in lamiera trapezoidale. Si prega di confermare le dimensioni del profilo del tetto (larghezza, altezza e angolazione) prima di ordinare; se il vostro profilo è diverso, possiamo verificare altri design per voi.

FAQ2: Il gancio può essere installato senza bulloni esistenti sull'arcareccio?

A: Sì. Se non sono disponibili bulloni esistenti, è possibile utilizzare viti autoforanti per fissare il gancio direttamente all'arcareccio, garantendo una connessione sicura e stabile.

FAQ3: Quali materiali e trattamenti superficiali utilizza il gancio?

A: Il gancio è tipicamente realizzato in lega di alluminio, con un trattamento superficiale resistente alla corrosione (anodizzazione) adatto per un'esposizione prolungata all'aperto.

FAQ4: Fornite la personalizzazione per profili di tetto non standard?

A: Sì, la personalizzazione è supportata. Basta inviarci il disegno della sezione del tetto o le dimensioni campione, e il nostro team di ingegneri confermerà la fattibilità e fornirà un preventivo.

FAQ5: Qual è la quantità minima d'ordine (MOQ)?

A: Il MOQ varia in base al modello e al livello di personalizzazione. Vi preghiamo di contattarci con i dettagli del vostro progetto e vi consiglieremo la quantità d'ordine e i tempi di consegna più adatti.

FAQ6: Offrite supporto tecnico o guida all'installazione?

A: Sì. Forniamo istruzioni di installazione e supporto tecnico per il vostro progetto. Per progetti più grandi, possiamo anche assistere con raccomandazioni di base sul carico e sulla disposizione.
